LUNA2000 Ухаалаг String Эрчим Хүч Хуримтлуулах Систем

Захиалгын утас

80150006

Төлбөрийн хэрэгсэл

УХААЛАГ STRING ЭРЧИМ ХҮЧ ХУРИМТЛУУЛАХ СИСТЕМ

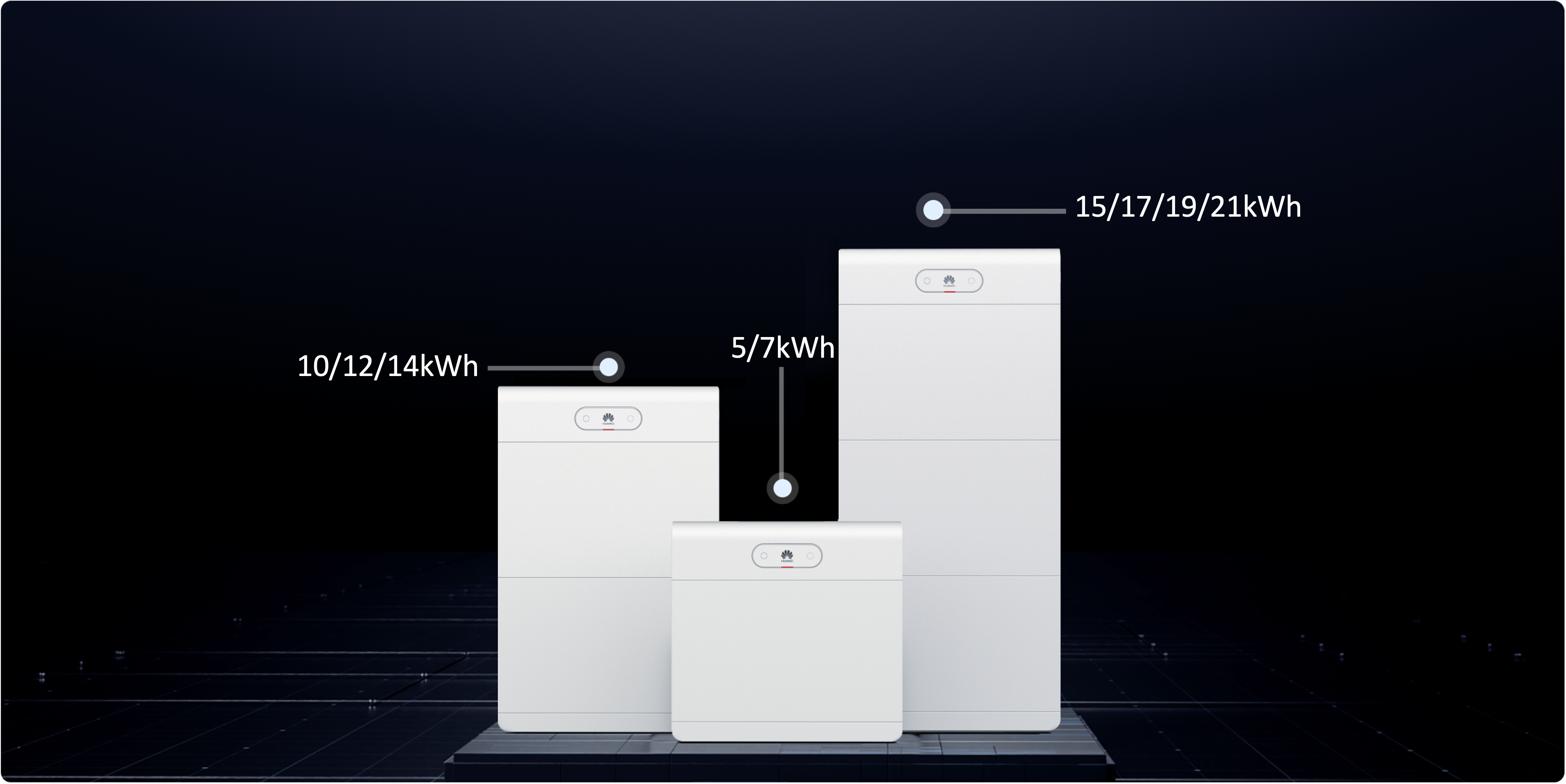

Загварууд: LUNA2000-5/7/10/12/14/15/17/19/21-S1/S0

Давуу тал, онцлог

Хэрэглээний дээд түвшний туршлага

• Ажиллах температур: –20°C ~ +55°C
• Нэг бүлэгт цэнэглэх/цэнэг алдах дээд чадал: 10.5 кВт
• Маш нам дуу чимээтэй ажиллагаа

Уян хатан багтаамж

• 5 кВт.ц эсвэл 7 кВт.ц багтаамжтай батарейн модулиудыг уян хатнаар хослуулах
• Нэг инвертерт хамгийн ихдээр 4 бүлэг холбох боломжтой

Суурилуулалт хялбар

• Модулиуд хооронд кабельгүй холболт
• Хэвтээ чиглэлд тохируулгатай хийц
• Түргэн ашиглалтад оруулах (commissioning)

Илүү ашигтай энерги

• Module+ архитектур, суурилуулсан энергийн оптимайзер
• Ашиглалтын урт хугацаа
• 100% цэнэг алдалтын гүн (DoD)

Гоёмсог дизайн

• "Амьсгалдаг од" цагираг дэлгэц
• Зөөлөн муруй хэлбэр
• Энгийн, ирмэггүй хийц

5 давхар хамгаалалт

• Эсийн түвшин
• Цахилгаан түвшин
• Бүтцийн түвшин
• Идэвхтэй хамгаалалт
• Онцгой байдлын хамгаалалт

Гүйцэтгэл

Power module	LUNA2000-10KW-C1
Battery module	LUNA2000-5-E1 / LUNA2000-7-E1
Нэг батарейн модулийн энерги	5-E1: 5 кВт.ц / 7-E1: 6.9 кВт.ц
Power module тоо	1
Ашиглах боломжтой энерги	5 – 20.7 кВт.ц
Дээд цэнэглэх/цэнэг алдах чадал	3.5 кВт / 7 кВт / 10.5 кВт (загвараас хамаарна)

Боломжит хослолууд (жишээ)

1(5), 1(7), 2(5+5), 2(5+7), 2(7+7), 3(5+5+5), 3(5+5+7), 3(5+7+7), 3(7+7+7)

Ажиллах хүчдэлийн хүрээ

Нэг фазын систем	350 – 560 V
Гурван фазын систем	600 – 980 V

Ерөнхий үзүүлэлт

Модулийн тоо	Хэмжээ (Ө × Г × Өнд)	Жин (суурин суурьтай)
1 модультай	590 × 255 × 510 мм	80 кг
2 модультай	590 × 255 × 870 мм	148 кг
3 модультай	590 × 255 × 1230 мм	216 кг

Power module хэмжээ	590 × 255 × 150 мм
Power module жин	10 кг
Battery module хэмжээ	590 × 255 × 360 мм
Battery module жин	68 кг
Суурилуулалт	Шалны суурь (стандарт), хананд (сонголтоор)
Ажиллах температур	–20°C ~ +55°C
Дээд суурилуулалтын өндөр	4000 м (2000 м-ээс дээш чадал буурна)
Орчин	Гадна / Дотор
Харьцангуй чийгшил	5% – 95%
Хөргөлт	Байгалийн конвекц
IP хамгаалалт	IP66
Дуу чимээ	< 29 dB
Эсийн технологи	Лити-төмөр-фосфат (LiFePO₄)
Өргөтгөх боломж	4 хүртэл системийг зэрэгцээ холбох

Нийцтэй инвертерүүд

SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/3.68/4/4.6/5/6K-LB0, SUN2000-8/10K-LC0, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-5/6/8/10/12K-MAP0, SUN2000-12/15/17/20/25K-MB0, SUN5000-3/6K-LB0, SUN5000-8/12K-MAP0, SUN5000-17/25K-MB0

Стандарт, гэрчилгээ

CE, RCM, CEC, VDE2510-50, IEC62619, UN38.3, ISO13849, REACH, RoHS

Захиалах боломжтой эд анги

• LUNA2000-5-E1
• LUNA2000-7-E1
• LUNA2000-10KW-C1
• LUNA2000 S1 ханын бэхэлгээ
